Comprendre pour choisir sa ligne de vie temporaire EN 795
La chute de hauteur constitue la seconde cause d’accidents mortels au travail après ceux de la circulation.
Ce risque est présent lors de travaux en hauteur (chute en périphérie ou au travers des matériaux...) ou de travaux à proximité́ d’une dénivellation (puits, tranchée...).
Une hauteur de chute de plusieurs mètres a des conséquences importantes et la gravité résultante est évidente, donc sensibilisera et alertera les intervenants travaillant en hauteur.
En revanche, la faible hauteur n’induit pas la même perception du risque, bien que ses conséquences puissent être très graves.
Ce n’est que lorsqu’il y a impossibilité technique de mettre en œuvre des protections collectives que le recours à des moyens de protection individuelle utilisant un système d’arrêt de chute peut être envisagé (article R 4323-61) et la ligne de vie qui fait partie des ancrages est un des produits EPI clé pour la protection des travailleurs.
Rappel sur les généralités des ancrages
Un système d'ancrage est destiné à être utilisé comme une partie d'un système de protection individuelle contre les chutes, il fait la liaison entre la structure et/ou la fixation structurelle.
Il est régi par la norme EN 795.
On parle souvent d’ancrage fixe ou d’ancrage mobile, c’est un abus de langage. Ce qui est fixe dans l’ancrage, c’est la fixation à la structure (appelée également ancre) ou la structure elle-même.
Le système d’ancrage est toujours destiné à être retiré de la structure. Une plaquette d’ancrage est retirable, même si elle parait fixe.
C’est, par exemple, le goujon ou le scellement chimique qui sont fixes et de façon permanente (norme EN 959 pour l'escalade et l'alpinisme).
Mais les plaquettes, même si elles ne sont pas fixes, peuvent elles, rester à demeure, à l’opposé des ancrages temporaires, qui eux, sont mobiles (élingues, anneaux textile).
Il existe 5 sous catégories de normes d’ancrages :
- Les dispositifs d’ancrage de type A nécessitant la fixation d’une ou plusieurs ancres structurelles.
- Les dispositifs d’ancrage type B ne nécessitant PAS la fixation d’une ou plusieurs ancres structurelles.
- Les dispositifs d'ancrage type C utilisant un support d'assurage flexible qui ne s'écarte pas de l'horizontale de plus de 15° (ligne de vie temporaire textile ou en câble inox).
- Les dispositifs d'ancrage type D utilisant un support d'assurage rigide qui ne s'écarte pas de l'horizontale de plus de 15° (ligne de vie temporaire métallique en rail).
- Définis comme ancrages type E utilisant un corps morts, ces dispositifs d'ancrage destinés à être posés sur des surfaces qui ne s'écartent pas de l'horizontale de plus de 5° sont juste lestés et posés simplement en toiture, leurs principes de fonctionnement reposent exclusivement sur la masse et son frottement avec la surface.
Les ancrages EN 795 type A fixés à demeure
Ce sont des ancrages que l’on va visser sur des goujons par exemple, préalablement fixés définitivement dans la structure : Plaquette d’ancrage Petzl Cœur Steel.
Ils peuvent également prendre la forme de câble comme les ancrages de toiture fixés sous les tuiles, voire de platines d’ancrage…
Comme ces points d’ancrage doivent pouvoir rester à demeure, ils sont métalliques, afin de limiter au maximum leur corrosion.
Les ancrages EN 795 type B fixés temporairement
Ce sont des ancrages mobiles, qui, par définition sont temporaires, n’ont pas vocation à rester à demeure et doivent donc être enlevés à la fin de chaque chantier.

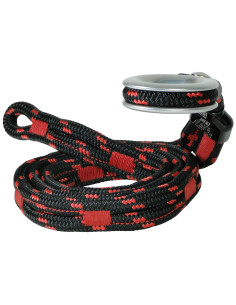

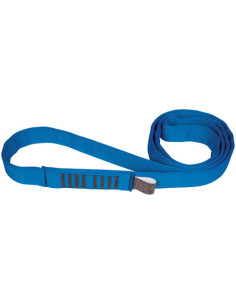

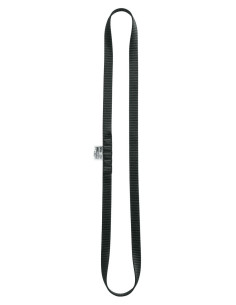

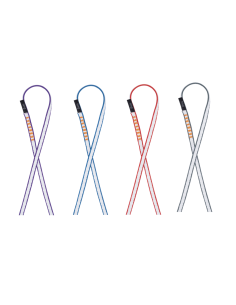

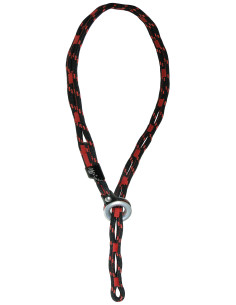

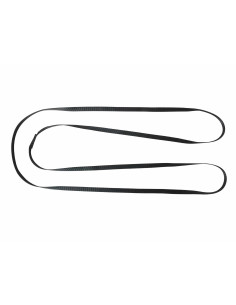

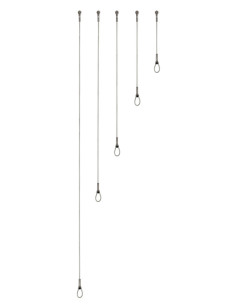

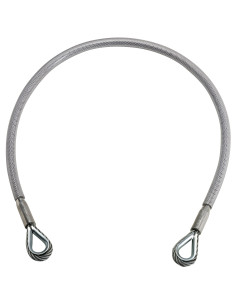

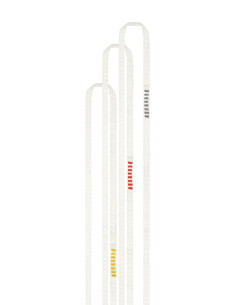

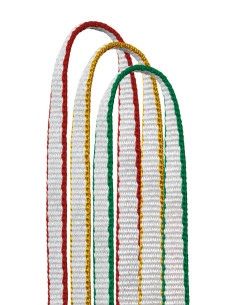

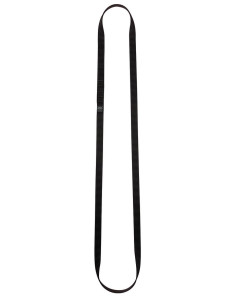

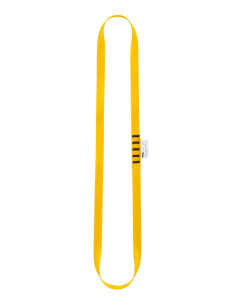

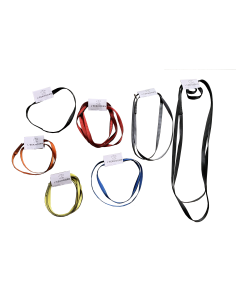

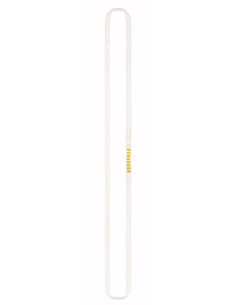

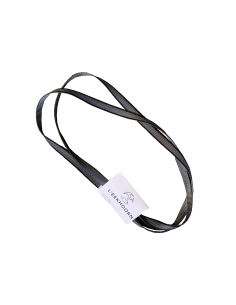

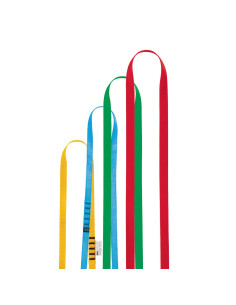

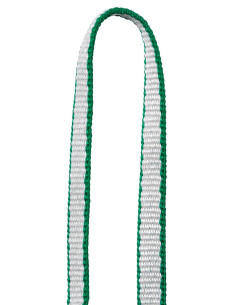

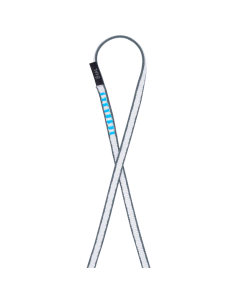

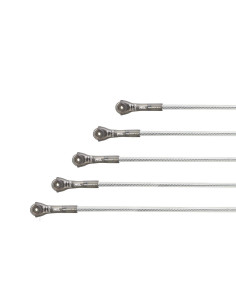

Ils peuvent prendre plusieurs formes : anneaux d’ancrage textile (Petzl ST’Anneau, fausse fourche d’élagage Petzl Treesbee), élingues en câble (Petzl Wire Strop) ou encore plaquettes amovibles (Plaquette amovible Petzl Cœur Pulse) voir ancrages amovibles métalliques à câble et cames mobiles (Pince d'ancrage Alu L’équipeur, Antec Quick lock).
Les systèmes d’ancrage mobiles textiles, sont plus fragiles que les systèmes d’ancrage mobiles métalliques, il faudra bien faire attention à les protéger de l’abrasion.

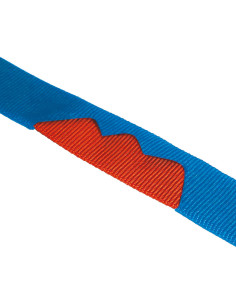

Même si certains fabricants protègent l’anneau d’amarrage par une sangle tubulaire (PRO-O-TUBE - OCUN®), l’usage général de ces anneaux, est leur pose directe sur la structure métallique, béton, ou bois.
En effet, la plupart de ces anneaux textiles ne sont pas protégés par une gaine comme pourrait l’être une corde (ancrage EN 795 B Petzl Jane i) et par conséquent la moindre abrasion de la sangle va affaiblir sa résistance.

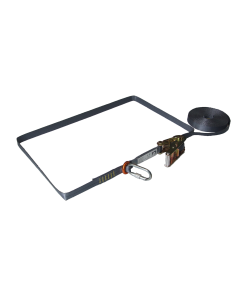

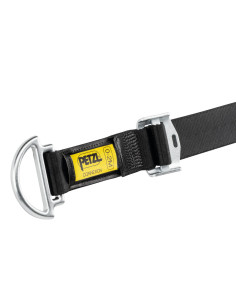

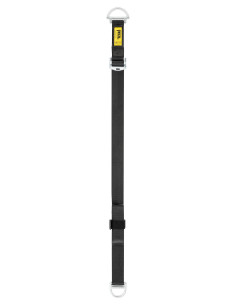

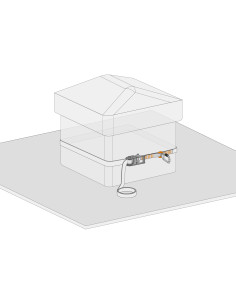

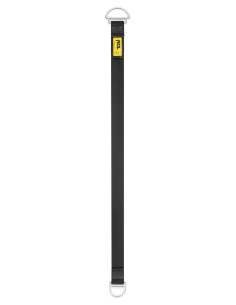

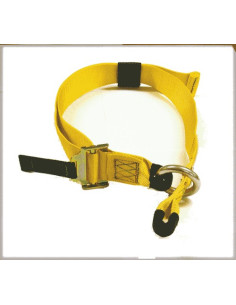

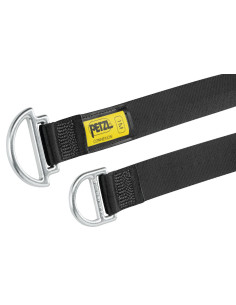

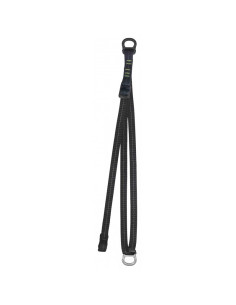

Il existe également des amarrages textiles réglables en sangle (Petzl Connexion Vario) ou en corde (Petzl Grillon)

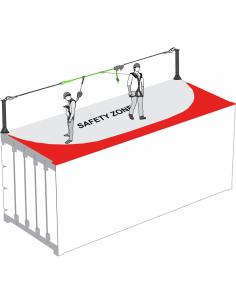

Les ancrages flexibles EN 795 type C fixés horizontalement appelés aussi « ligne de vie temporaire »
Spécificités des lignes de vie temporaires flexibles
Ces lignes de vie mobiles sont principalement proposées en sangle, en corde et en câble.
Certaines peuvent supporter parfois plusieurs personnes, mais d’autres seulement une seule.
Il faudra toujours bien lire la notice d’emploi avant de la poser et l'utiliser.
La solidité des points d’ancrage structurels d’une ligne de vie de sécurité sera au minimum de 10kN, parfois une plus grosse résistance peut être demandée selon le type de ligne de vie et/ou du nombres de d’opérateurs travaillant dessus. Il faut donc toujours bien lire la notice d’emploi.
Pour travailler sur une ligne de vie provisoire, il sera obligatoire d’utiliser au minimum une longe de retenue EN 354 ou EN 358 si le risque de facteur de chute est inférieur à 1.
En revanche, si le facteur de chute est égal ou supérieur à 1, l’usage d’un système de longe antichute normes EN 355 ou EN360 sera obligatoire.
Dans tous les cas, vérifiez bien votre tirant d’air. En effet, lors d’une chute importante sur une ligne de vie flexible, la flèche du support flexible créée par la force de la chute sera à rajouter à la hauteur de votre chute.
Si votre ligne de vie de toiture par exemple est en câble, le connecteur de l’extrémité de votre longe qui assure la liaison avec le câble de la ligne de vie de travail en hauteur sera de préférence un mousqueton en acier afin d’en limiter son abrasion.
Critères pour choisir votre ligne de vie provisoire
Quelles sont les différents types de ligne de vie flexibles ?

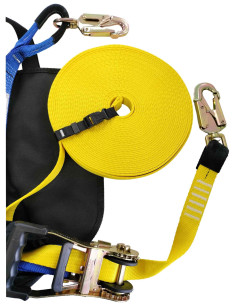

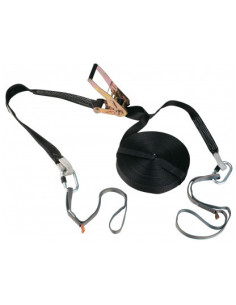

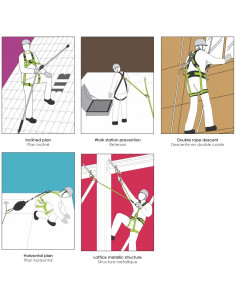

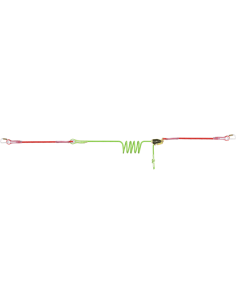

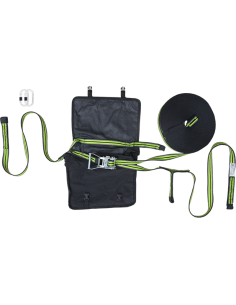

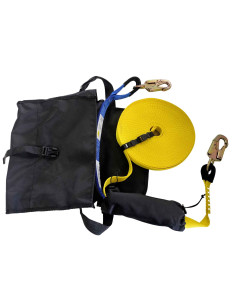

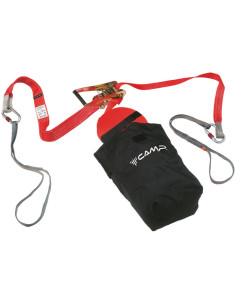

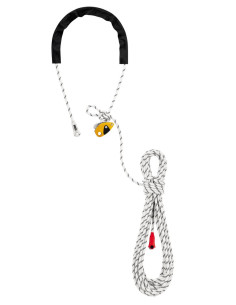

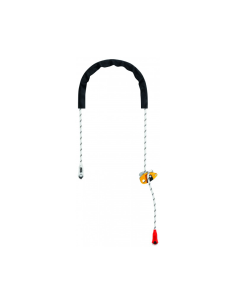

Il existe 3 types de matériaux pour fabriquer une ligne de vie temporaire EN 795 C, la sangle (ligne de vie provisoire en sangle Camp, Antec, L’Equipeur), la corde (ligne de vie temporaire Petzl Grillon) et enfin le câble (Vertiligne de Vertic, Securline ligne de vie de toiture). Choisissez le modèle qui convient le mieux à votre usage.
En ce qui concerne par exemple une ligne de vie de toiture en Câble (ligne de vie de travail en hauteur Sécurline ou encore ligne de vie Vertic ou Lisy), même si elles sont démontables, elles sont conçues pour rester à demeure. Leur câble sera le cas échéant muni d’un absorbeur d’énergie métallique à friction ou à développement par exemple.
La longueur
Les lignes de vie en Sangle sont généralement de 15 mètres, sauf la Camp qui se démarque en mesurant 30 mètres. Celles en corde (essentiellement la Petzl Grillon) iront jusqu'à 20m.
Il n'y a quasiment pas de limite de longueur pour les lignes de vie métalliques en câble.
Le nombre de personnes admissibles
Selon le type de chantier et vos besoins, bien se renseigner, via la notice du produit que vous allez utiliser, sur le nombre d’opérateurs autorisés à travailler en même temps sur l'équipement.
Les ancrages EN 795 type D utilisent un support d’assurage rigide horizontal (ligne de vie temporaire métallique en rail)
- Spécificités des lignes de vie sur support rigide type rail
Ces lignes de vie mobiles sont principalement proposées en rail métallique.
On ne pourra mettre qu’une seule personne par chariot.
Ce rail peut être disposé au sol, sur le côté ou encore au-dessus de l’opérateur (over head)
Pour travailler sur une ligne de vie de sécurité sur rail, il sera obligatoire d’utiliser au minimum une longe de retenue EN 354 ou EN 358 si le risque de facteur de chute est inférieur à 1.
En revanche, si le facteur de chute est égal ou supérieur à 1, l’usage d’un système antichute EN 355 ou EN360 sera obligatoire.
L'intérêt principal de ce type d'équipement EN795D en rail de sécurité antichute réside dans son très faible tirant d’air et sa capacité, sous certaines conditions, à être utilisé pour des travaux en suspension par cordistes, qui pourront se déplacer horizontalement sur une façade.
